Instrucciones de instalación de la persiana motorizada Econofrost

Cortinas nocturnas motorizadas para ahorro energético en refrigeración comercial en alimentación
Instalar una persiana motorizada ECONOFROST es un proceso sencillo. Una vez que hayas definido la ubicación de la primera unidad accionada por motor, el resto de los auxiliares se instalarán automáticamente siguiendo una secuencia.

En el siguiente esquema encontrarás las instrucciones generales para la instalación de la serie de cortinas motorizadas ECONOFROST.

Además, para facilitar la instalación de tu cubierta nocturna, te proporcionamos un conjunto de instrucciones que puedes descargar.

Si en algún momento tienes dudas sobre la instalación de la marca de cubiertas nocturnas ECONOFROST, no dudes en contactarnos. Llama gratis en Norteamérica al 1-800-519-1222 o al (250) 743-1222 y te ayudaremos en lo que necesites.

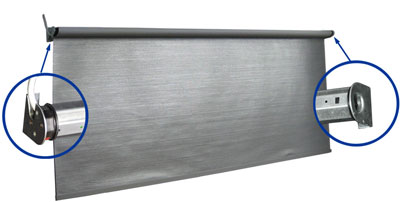

Guía para instalar el cassette de la cortina eléctrica

Antes de comenzar, tenga en cuenta los siguientes consejos para obtener la máxima eficiencia y ahorro de costos:

  • Intenta utilizar la mayor cantidad posible de unidades de 8 o 12 pies en una fila de gabinetes o en una pared. De esta manera, se reducirá el número y el tamaño de los espacios entre casetes y se cubrirá la mayor longitud lineal utilizando el menor número de unidades.
  • Asegúrate de tener cuidado con cualquier cableado dentro de la cubierta de la vitrina y cerca del área de instalación, o cables ocultos detrás de la pared.
  • Cuando sea necesario, instala las cubiertas ECONOFROST de manera que la cortina de aire frío refrigerado quede detrás de la cubierta nocturna (dentro de la caja).
  • Retire toda la señalización, tableros y soportes para bolsas antes de la instalación, según corresponda.
  • Evite instalar las cortinas nocturnas ECONOFROST cerca de bordes afilados o en posiciones donde la tela pueda estar expuesta a un desgaste indebido.
  • En caso de ser necesario, evite instalar las cubiertas ECONOFROST donde entren en contacto con la mercancía y los estantes dentro de la caja.

Siguiendo estos simples consejos, podrás instalar la cassette de cortina eléctrica de manera eficiente y segura.

Instrucciones para la instalación de persianas eléctricas:

Paso 1: Evalúa el diseño de la caja, el área de montaje en la pared o el techo para lograr el posicionamiento más simétrico de las unidades. Mide la abertura a cubrir para determinar la colocación exacta de las unidades. Las unidades se pueden instalar en la caja, en el techo o en la pared. Marca la ubicación de la unidad de accionamiento y comienza la instalación.

Paso 2: Instala la unidad de transmisión en primer lugar, comenzando con el soporte lateral del motor. A continuación, inserta el otro soporte de extremo en el extremo de la primera unidad de accionamiento y asegura el soporte a la superficie de montaje.

Paso 3: Inserte el acoplamiento de la unidad esclava en el receptor de la unidad de accionamiento, asegurándote de que los perfiles inferiores de cada cubierta cuelguen a la misma longitud.

Repite el Paso 2 para cada unidad esclava adicional y sus soportes asociados.

Cada vez que se instala una nueva unidad de accionamiento del motor, el proceso se repite desde el principio, desde el Paso 1.

Con estas instrucciones, podrás instalar tus persianas eléctricas de manera sencilla y eficiente.

Descargo de responsabilidad: Estas son ilustraciones de posibles escenarios de cableado. Cada instalación y cableado serán diferentes según los requisitos de la tienda, el electricista y la aplicación de la cubierta nocturna.

Advertencia: Para evitar incendios, descargas eléctricas o la muerte, apague el interruptor de circuito o el fusible. Pruebe que la energía esté apagada antes de cablear. Use estos dispositivos solo con alambre de cobre o revestido de cobre. Con alambre de aluminio, use solo dispositivos marcados como CO/ALR.

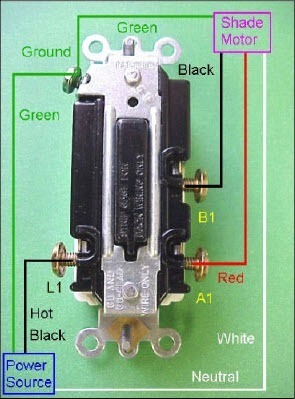

Polo único, tiro doble, centro apagado.

Conecte los cables según el diagrama de la siguiente manera:

Cable negro (vivo) de la fuente de alimentación al tornillo (L1)

Cable negro del motor de la cortina al tornillo (B1)

Cable rojo del motor de la cortina al tornillo (A1)

Cable blanco (neutro) del motor de la persiana al cable blanco (neutro) de la fuente de alimentación

Cables verdes o pelados (tierra) desde la fuente de alimentación y desde el motor de la persiana hasta el tornillo hexagonal verde, y luego conéctelos a tierra

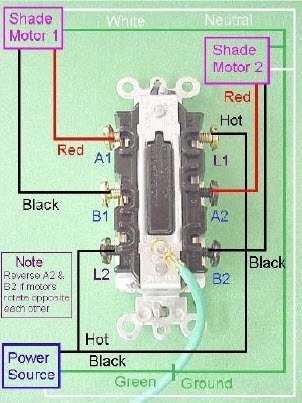

Polo doble, tiro doble, centro apagado.

Polo doble, tiro doble, centro apagado.

Conecte los cables según el diagrama de la siguiente manera:

Cable negro (vivo) de la fuente de alimentación a los tornillos (L1) y (L2) (esto también se puede hacer conectando el cable negro (vivo) a (L1) o (L2) y usando un puente para conectar (L1) y (L2) juntos)
Cable negro del motor de cortina 1 al tornillo (B1)
Cable rojo del motor de cortina 1 al tornillo (A1)
Cable negro del motor de cortina 2 al tornillo (B2)
Cable rojo del motor de cortina 2 al tornillo (A2)
Cable blanco (neutro) de ambos motores de cortinas a cable blanco (neutro) de la fuente de alimentación
Cables verdes o pelados (tierra) de la fuente de alimentación y de ambos motores de persianas al cable verde (tierra) conectado al interruptor y luego a tierra

Esquema de cableado de la tienda

Contáctenos hoy mismo si tiene alguna duda sobre las persianas de motor eléctrico
