Instrucciones de instalación – Serie Econofrost 9000

La instalación de las cortinas nocturnas refrigeradas de la serie 9000 de Econofrost es realmente sencilla, ya que una vez que ya ha instalado uno o dos casetes, este proceso puede finalizarse de manera rápida (en un par de minutos aproximadamente).

Sin embargo, a continuación le mostramos un resumen general de las instrucciones para instalar el casete de la serie 9000 para hacer la instalación de la versión OEM (Sin casete). De igual manera, también incluimos las instrucciones de retensado para la serie 9000.

Como información complementaria y adicional, le incluimos unos archivos PDF descargables, con las instrucciones detalladas.

Si tiene alguna duda o pregunta sobre la instalación de algún modelo de cortina nocturna de la marca Econofrost, por favor no dude en contactarnos y le entenderemos con gusto.

Instrucciones para la serie 9000 – Inglés

Instrucciones para el retensado de la serie 9000 sin casete – inglés

Instrucciones para la instalación de la serie 9000 – Español

Antes de comenzar la instalación:

1. Intente utilizar tantas unidades de 8 pies como sea posible, ya que esto le permitirá cubrir una mayor longitud lineal utilizando una menor cantidad de unidades, además, con esta configuración obtendrá un máximo rendimiento y eficiencia.
2. Tenga mucha precaución a la hora de instalar las cubiertas nocturnas, especialmente con cualquier cableado dentro de la cubierta de la vitrina y dentro del área de instalación.
3. Cuando instale las cubiertas nocturnas, asegúrese que la instalación de las persianas quede de tal manera que la cortina de aire frío refrigerado quede detrás de la cubierta nocturna (dentro de la caja).
4. Está atento a los sistemas de nebulización de las cajas de productos, debe asegurarse de no bloquear el acceso a los controles del refrigerador. Evite que la instalación de las cubiertas infrinjan los estantes y la mercancía, de igual forma, evite instalarlas cerca de bordes afilados o en posiciones donde la tela se exponga a un desgaste indebido.
5. Asegúrese de quitar señalizaciones, tableros o estantes para bolsas según sea necesario.

Instrucciones para la instalación:

• En primer lugar, debe evaluar el diseño de la caja y elegir el posicionamiento más simétrico para las unidades, Mida la distancia de un extremo al otro, instale tantas unidades de 8 pies en sucesión paralela como sea posible.

• Posicione las unidades sobre la rejilla de retorno de aire a lo largo de la caja, de esta manera, podrá obtener una imagen precisa del posicionamiento exacto de las unidades antes de instalarlas, garantizando una instalación uniforme.

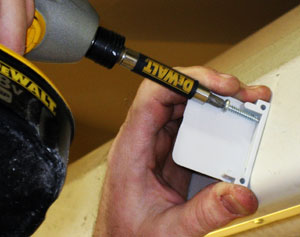

• Marque el lado izquierdo de la cubierta del gabinete (le llamaremos LHS) en donde fijara el primer soporte de la cubierta. Luego, deslice la lengüeta de la tapa del extremo fuera del soporte de montaje y marque el LHS de la caja donde montará el soporte. Debe usar 2 tornillos autoperforantes de calibre 8-3/4″ para fijar dicho soporte de tapa del extremo.

• Mantenga la unidad inmóvil y con una herramienta de nivelación, verifique que esté perfectamente nivelada, luego fije el soporte del lado contrario (lado derecho).

• Luego, coloque con cuidado el soporte de montaje de la unidad en la pieza de la lengüeta de la tapa del lado izquierdo, después, marque la posición donde se instalara en el lado derecho. Seguidamente, marque la posición en la vitrina, remueva la cubierta nocturna e instale la lengüeta de la tapa lateral derecha (el mismo procedimiento que con la tapa del lado izquierdo).

• Después, deslice toda la unidad del casete, los soportes de montaje deben quedar al ras contra la lengüeta de la tapa del extremo. Verifique que los orificios de los tornillos estén alineados antes de asegurar la instalación con los mismos.

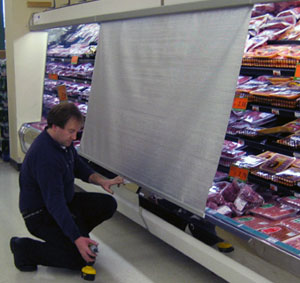

• Antes de seguir con las instalaciones posteriores (siguiente unidad) es necesario que pruebe la retracción de la cubierta nocturna, esto se hace tirando de ella hacia el parachoques, para luego soltarla.

• El tiempo de retracción predeterminado de fábrica es de 3 a 5 segundos, si la unidad ha perdido tensión, debe consultar las instrucciones de retensado.
• Si es necesario un gancho de manija para realizar esta prueba y para tirar de la cubierta, siga las siguientes instrucciones.

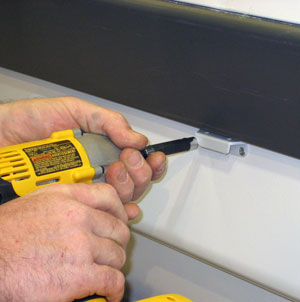

• Instalación del gancho o manija (opcional), hale el casete hacia abajo desde la manija (asegúrese que esté recta y pareja), luego marque su posición en el medio del parachoques de la caja. Para finalizar, nivele el gancho y Fíjelo al parachoques usando un taladro.

• Repita el proceso con las otras unidades, garantizando que el montaje este al mismo nivel y al ras.

Guía de retensado de la serie Econofrost 9000

Las unidades que componen las cubiertas nocturnas de Econofrost, vienen pretensadas de fábrica, sin embargo, algunas veces mientras son transportadas, estas pueden perder su tensión original. Por lo tanto, antes de sacar los casetes, es necesario confirmar si su tensión es la normal preestablecida, la cual tiene un tiempo de retracción completa es de 3 a 5 segundos.

Para hacer este procedimiento va a necesitar de un destornillador de cabeza Phillips, escalera de tijera y una llave Allen de 5 mm.

Instrucciones para hacer el retensado

1. Desinstale los tornillos de fijación en ambos soportes de montaje.
2. Después, deslice hacia afuera la unidad de casete.

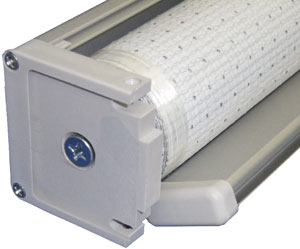

3. Identifique el soporte del montaje izquierdo con el tornillo de bloqueo de seguridad, el cual debe retirarse para hacer el ajuste de tensión.
4. Una vez que el tornillo es retirado, se debe visualizar el orificio empotrado en forma de hexágono.
5. Inserte la llave Allen por el mencionado orificio, y empuje hasta que desbloquee el ajuste y libere la tensión del resorte. Luego, manteniendo la presión sobre el resorte empotrado, gire la llave hexagonal en sentido horario de 18 a 25 veces.
6. Una vez que ha alcanzado el nivel de tensión esperado o deseado, vuelva a colocar el inserto del resorte para que se ajuste en su configuración original y de esta forma, libere la tensión de la llave Allen. Luego coloque otra vez el tornillo de bloqueo de seguridad en el centro del orificio hexagonal.
7. Deslice la cubierta nocturna otra vez sobre las lengüetas de montaje de ka tapa del extremo. Luego, asegure los tornillos de fijación en la parte superior.
